智汀国际 | 滨江的屋顶解构

发表时间:2019-03-11 09:45



从基地北侧看云阳四方井服务建筑(傍晚)


项目地点  重庆市云阳县双江镇澎溪路29号

设计单位  深圳汤桦建筑设计事务所有限公司

建设时间 2016.10-2018.10

建筑面积  8012.99平方米


云阳,作为一个因三峡建设而重新选址重建的移民新城,城市与水岸的关系,是其长久讨论的话题。2015年云阳市政府开展了云阳县城库岸环境综合整治工程,在沿长江南北两岸及澎溪河东西两岸35公里的岸线上,疏通滨水空间,利用景观公园、广场、步道,形成连贯的滨河慢行系统。我们负责在长江与澎溪河两江交汇处的三块用地上设计三个滨江服务建筑:天宫包、渔宴馆和四方井,串联沿岸四方井码头公园、双江大桥公园和木鱼包公园,与云阳市民活动中心共同成为滨江文化公园中的重要公共节点。其中,四方井服务建筑是首先落地的项目。




△ 区位图




△ 四方井码头公园




△ 四方井码头广场


四方井服务建筑用地呈不规则多边形斜坡,南高北低,由城市向江面跌落,高差最大达到8米。如何顺应滨江地势布置建筑从而达到最优的景观视野,让服务建筑成为连接城市和码头的断层的“楔子”,成为了我们的首要考量。




△ 建筑西北侧动态展示




△ 东北向鸟瞰


澎溪河宽阔的河面上,远处的层叠山脉延伸入江水中,在基座之上,四方井服务建筑的坡屋顶沿着江面漂浮展开,融入远处山峰的轮廓。设计以尽量减少土方量为原则,梳理了场地的高差,将建筑的南侧两层切入场地,东、西侧局部一层切入场地,形成建筑双首层“基座”。其中首层与北侧滨江景观带相接,二层与西侧城市道路相接。基座的建造转换了地景,提供了观看江景的平台——如同伍重面对悉尼港,屋檐与基座也成为我们解答风景与场地这一命题的答案。




△ 坡屋顶沿着江面漂浮展开




△ 西北向鸟瞰


设计对“四方井”这一概念进行抽象变形,将建筑形体整理为顺应地势地形的一个多边形院落。进一步对屋顶进行切割,将完整的屋面打散成数种不同的传统坡顶形式,并在面向澎溪河的界面形成两个开口,成为下沉庭院和观景平台。

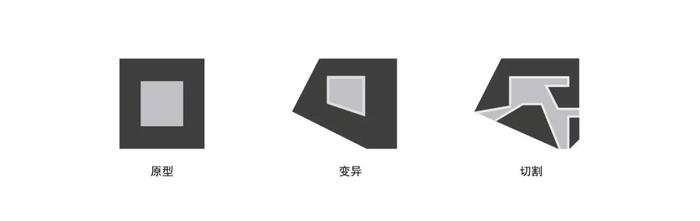

△ 四方井概念生成


△ 剖轴测

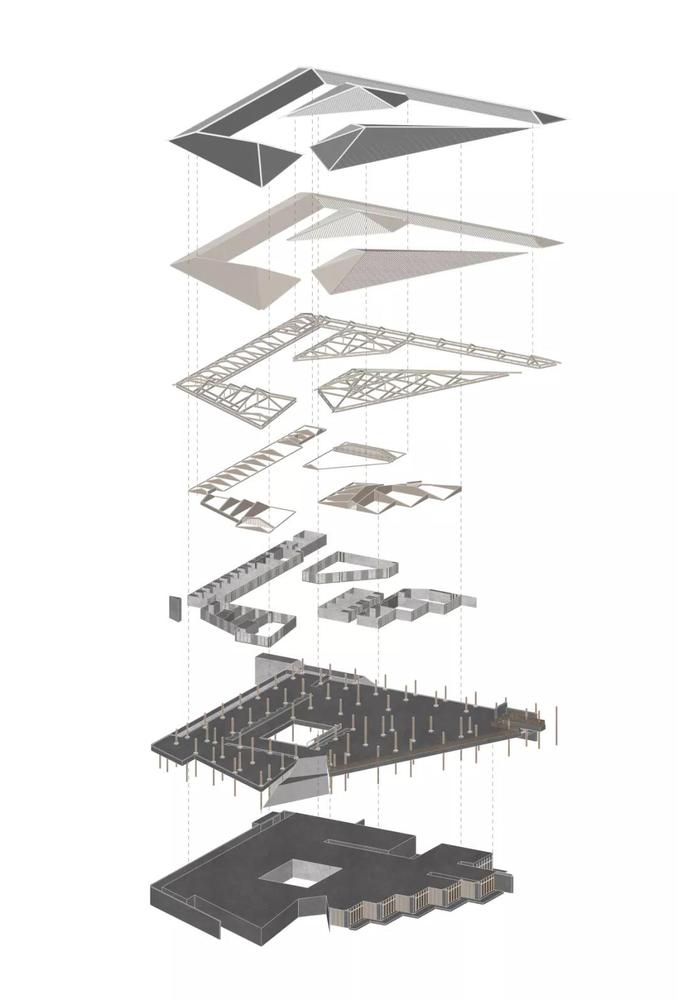

△ 爆炸图




△ 檐下的入口


四方井服务建筑采用传统建筑的梁柱体系,并因循现代结构力学对梁柱的比例关系进行了调整。在建筑的材料选择上,设计以传统的木材和青砖为主,局部采用金属、玻璃及陶瓦等现代材料






△ 二层内院



设计图纸 ▾

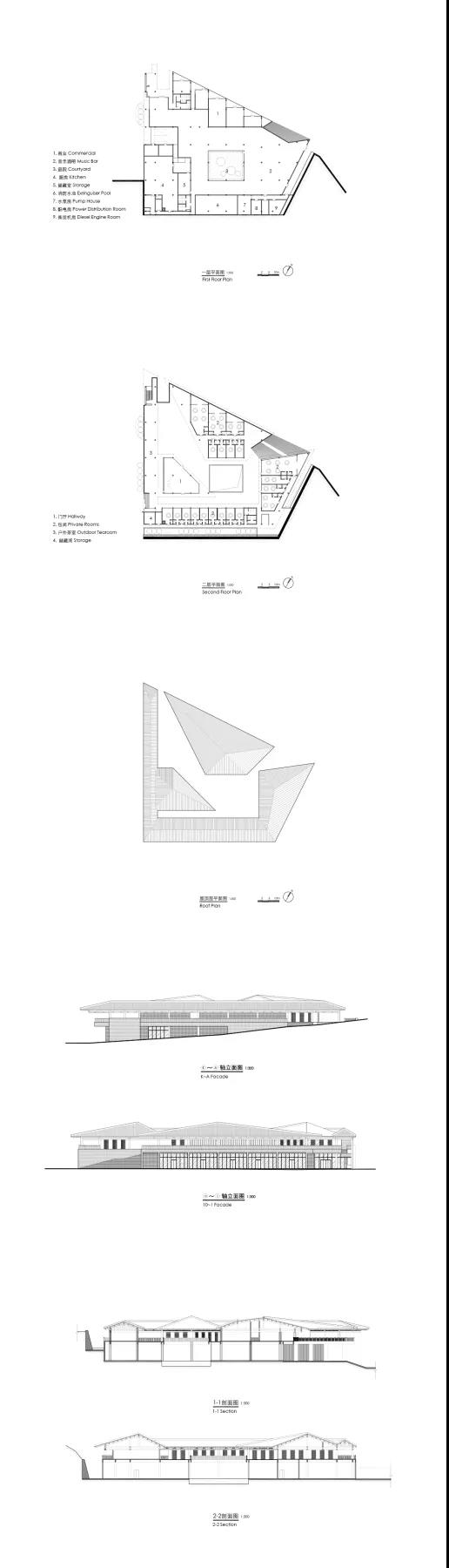

△ 平面图、立面图、剖面图


完整项目信息

项目名称:云阳四方井服务建筑

项目类型:建筑

项目地点:重庆市云阳县双江镇澎溪路29号

设计单位:深圳汤桦建筑设计事务所有限公司

主创建筑师:汤桦

设计团队完整名单:汤桦、刘柳、杨原、李文杰、黄真吉等

业主:云阳县城市开发投资(集团)有限公司

建成状态:建成

设计时间:2015.12-2016.10

建设时间:2016.10-2018.10

用地面积:6191.32平方米

建筑面积:8012.99平方米

建筑:中煤科工集团重庆设计研究院有限公司

结构:中煤科工集团重庆设计研究院有限公司、重庆云辉建设有限公司

摄影师:存在建筑-建筑摄影

文章源于【有方空间】

内容仅作为交流学习
