智汀国际 | 多重漫步系统:运河万科中心

发表时间:2019-04-30 09:51





△ 街道印象

设计单位   上海汇乘建筑设计咨询有限公司
项目地点   杭州市拱墅区,萍水东街、花园岗街交口
建筑面积   2000平方米
建成时间   2018年12月


运河万科中心暨杭州汽车互联产业生态创新区,总建设规模约36万平方米,是杭州万科的第三座万科中心。在一期5座高楼脚下,这栋不到2000平方米的小建筑,是贯穿整个总体规划600米纵深公共空间轴线上,最重要的活跃元。作为创新体验中心,这座建筑围绕汽车互联网产业,以独特的空间、多元的内容,建构新的场景体验,驱动产业未来,可谓小建筑大能量。




建筑东侧全貌




   主广场建筑全貌



建筑漫步


盘旋的汽车坡道、屋顶圆盘展台、露天观演大台阶、连续的楼梯台阶系统……,通过规划位于建筑外部与内部的两条漫步系统,我们实现了现代主义建筑的经典时间和空间理念——建筑漫步。




△   南广场


坡道


建筑位于基地东南角的沿街处。它的东侧、北侧分别邻近规划路(一期项目的主要机动交通路径)、地下车库出入口, 它的西侧、南侧面向中心广场、中轴线。坡道沿着北面圆的东侧外围,逆时针盘旋而上,绕一周上到北面,二层圆形屋顶,为第一个圆盘展场;沿着南面圆的东侧外围坡道顺时针盘旋而上,绕一周上到南面三层圆形屋顶,为第二个圆盘展场。宽阔的大台阶连接两个圆盘屋面,整个屋顶就成为了超级秀台、露天剧场。






设计模型

坡道和屋顶组成位于建筑外围的第一条漫步系统,坡道在节日模式供车辆使用,日常模式时则归人使用



台阶和楼梯


南面圆形的西侧面向广场,打开一个楔形空间,插入从地面广场,通往二层,为具有戏剧性空间效果的大台阶,将广场上的人们引入建筑内部,拾级而上




△   两个圆的连接空间


大台阶与下到地下室的折线楼梯、二至三层的楼梯,组成位于建筑内部的第二条漫步系统,通过中庭,将地下、地上各个楼层连接起来




二层楼梯




中庭楼梯




中庭楼梯   摄影:章勇


人、汽车在空间中移动,外部或内部,交错或碰面,急速或停留,此刻与未来……,这里既是在展示汽车,也是在体验建筑、城市



立面系统:幕墙单元化




锯齿造型玻璃幕墙(室外)


坡道与地面、楼面之间的立面:采用长(超白钢化)短(白色彩釉钢化)两片夹胶玻璃,组成锯齿形造型单元,玻璃悬挂在梁下,沿圆周排列成齿轮形;同时,南北两个圆上的锯齿逆向旋转,南面逆时针排列,北面顺指针排列,使两个旋转齿轮咬合。

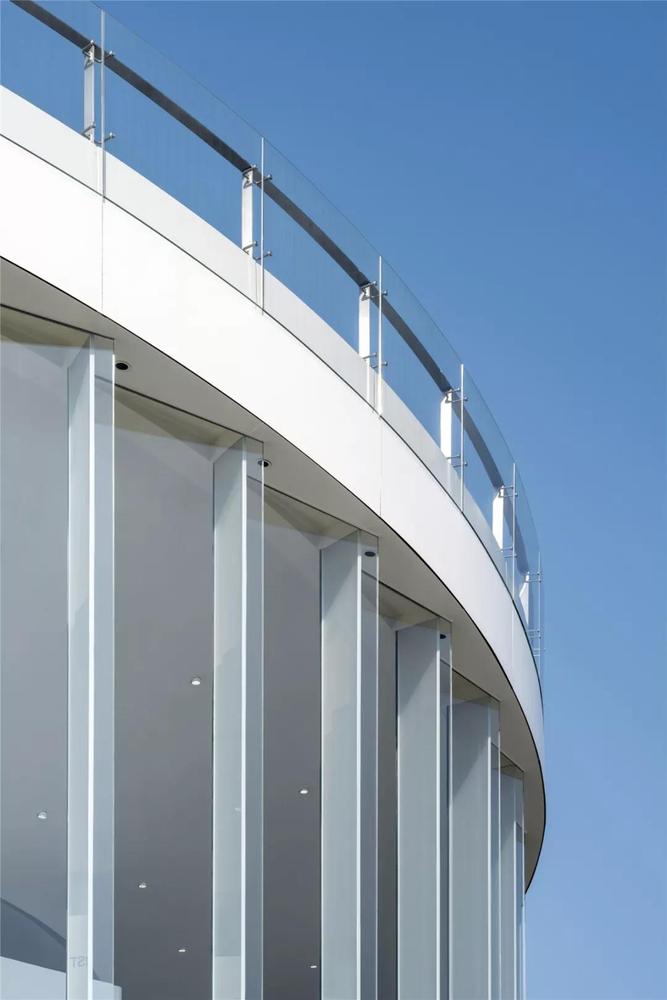

△ 锯齿造型玻璃幕墙(室外)




△   锯齿造型玻璃幕墙(室内)


楼面与楼面之间的立面:采用隐框Low-e超白钢化中空玻璃,玻璃之间夹超白钢化夹胶玻璃,形成齿轮造型




△   齿轮造型玻璃幕墙(室外)




△   齿轮造型玻璃幕墙(楼层)


坡道及屋顶玻璃栏板:采用曲面超白钢化夹胶玻璃、不锈钢立柱+点抓玻璃的构造;4毫米曲面铝板包翻边作为玻璃的背衬面层


梁位置:双层铝板构造,内部采用3毫米铝塑复合板完成外墙防水的闭合;外层采用单片3米x0.9米x5毫米曲面铝塑复合板开缝构造方式,每块铝板之间的开缝控制为5毫米,形成连续盘旋飘带。




△    建筑西侧全貌 摄影:章勇

楼梯栏板:采用橙色穿孔铝板,色彩大胆、雕塑感强烈的楼梯系统,使其视觉上如内部支撑着漂浮着的圆形建筑,成为空间中的视觉焦点,引导人们在建筑内部上下穿行。





既是会看之物,也是被看之目光


不论你是在开车、还是行走,不论是白天、还是黑夜,当这座建筑突然出现在你的视野中,因其浑然一体的造型、流动通透的空间、扭转变换的姿态,它成为令人惊喜的被看之物;当你走进它,踏着坡道盘旋而上(而下),或者踏着阶梯,你就会发现,你的视线不再停留于这个建筑本身,而是在持续移动中,随着坡道或台阶转向、视线顺着眼前的引导投向外部、以及远处的城市。




华灯初上




邀人进入


正如罗兰-巴特在《埃菲尔铁塔》一书中评论埃菲尔铁塔那样,这座建筑融合了对建筑本身、以及对城市空间的体验,它既是会看之物,也是被看之目光



我们是否真的颠覆了传统


与公众对这座建筑的理解不同,我们不但从未颠覆建筑的传统,恰恰相反,通过这个作品,我们用一种新的、当代的形式向建筑(学)的伟大传统致敬,雅典卫城、埃菲尔铁塔、柯布西耶的萨伏伊别墅、OMA库哈斯的鹿特丹当代艺术中心(Kunsthal Rotterdam)……,传统是融合建筑空间性和时间性的体验,建筑漫步Promenade Architecture,它朴素而强大、耀眼而长久,对此我们一直心存敬意,并试图丰富它。



技术图纸

总平面图

△   地下一层平面图


一层平面图


△   二层平面图


△   三层平面图
△   屋顶平层平面图


△   东立面图

△   北立面图

△   南立面图
△   西立面图

△   细部节点大样图:锯齿玻璃顶部、玻璃栏板、铝板


△   细部节点大样图:首层吊顶位置 ©HCD上海汇乘设计


完整项目信息

项目名称:运河万科中心·创新体验中心
项目地点:杭州市拱墅区,萍水东街、花园岗街交口
设计 / 建造时间:2017.06 / 2018.12
业主:杭州万科
业主项目经理:冉龙涛
建筑面积:2000平方米
结构形式:钢结构
建筑设计:上海汇乘建筑设计咨询有限公司
主持建筑师:卢泳
设计团队:徐彪、白杰、刘鑫溢、魏松、薛佩玲、沈晓斌、叶建飞、张光宇、张彬、孙福云
合作单位:中国联合工程有限公司
室内设计单位:深圳市于强环境艺术设计有限公司
景观设计单位:原象设计有限公司
灯光设计单位:上海栋梁照明设计有限公司
摄影:章勇、卢泳

文章源于【上海汇乘建筑设计

内容仅作为交流学习
